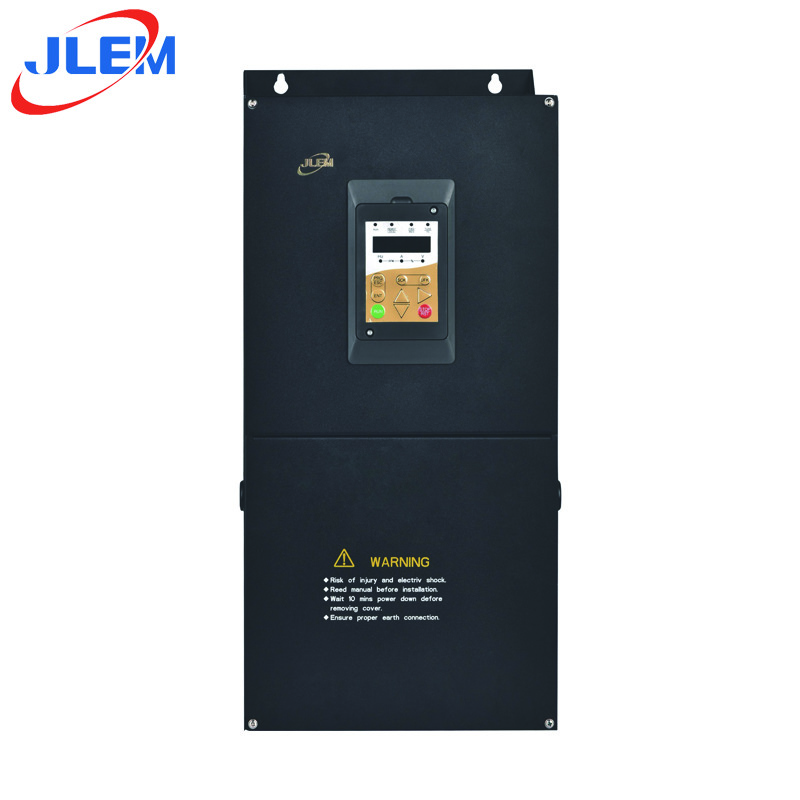

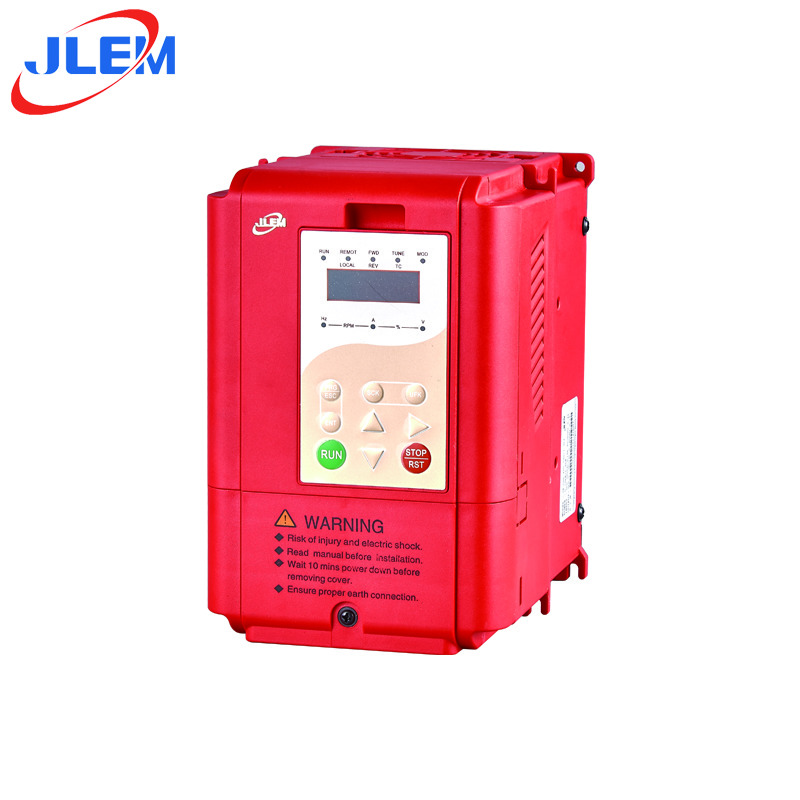

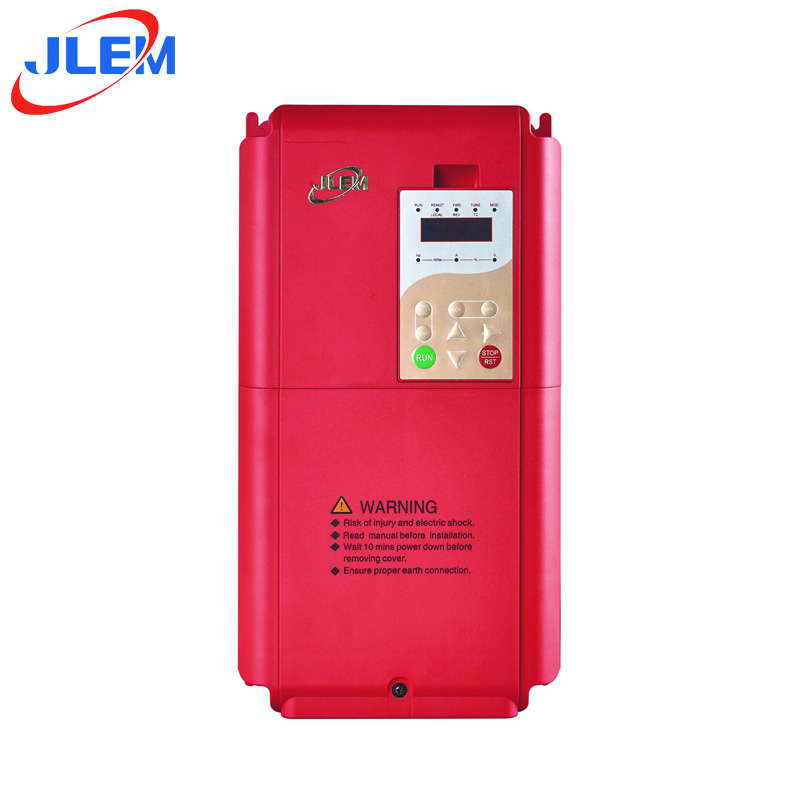

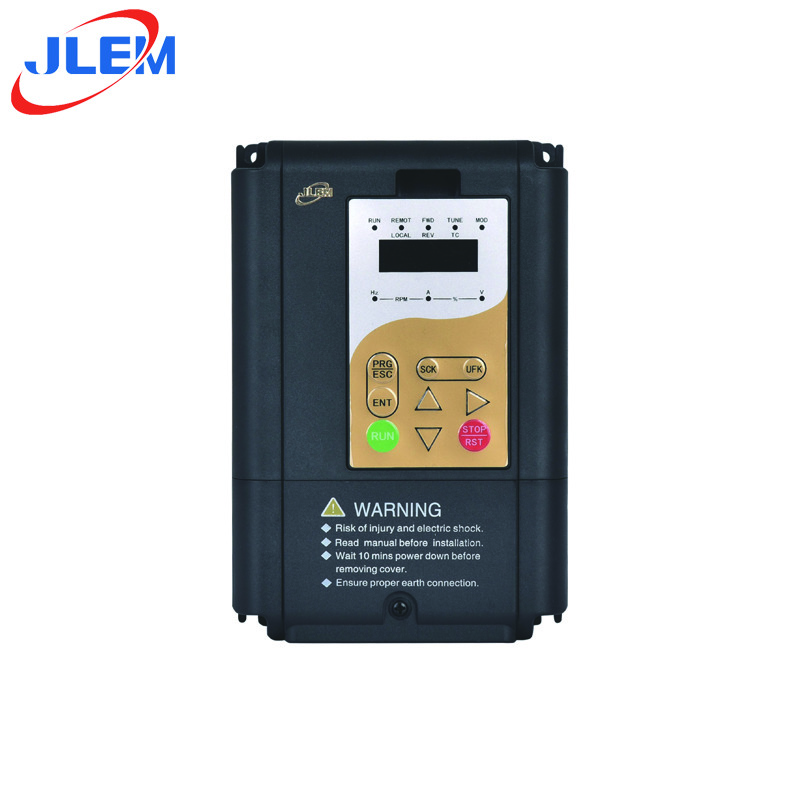

C300系列变频器
特点:
1.丰富的电压等级:支持单相220V,三相220V,三相380V,三相480V,三相520V,三相690V和三相1140V等多个电压等级。
2.丰富的控制模式:支持有速度传感器的矢量控制(FVC),无速度传感器矢量控制(SVC),V/F控制模式和V/F分离模式控制。
3.丰富的现场总线:支持Modbus-RTU等多种通讯方式。
4.丰富的编码器类型:支持差分编码器、开路集电极编码器、旋转变压器编码器和UVW编码器等多种编码器类型。
5.新一代的无速度传感器的矢量控制(SVC)控制算法:具有更好低速稳定性和更强的低频力矩带载能力,同时支持SVC转矩控制。
6.支持用户可编程:使用用户编程扩展卡,用户可以实现二次开发。
7.丰富的功能扩展:
A.虚拟输入输出IO;
B.电机过热保护可支持PT100和PT1000等传感器;
C.快速限流可解决变频器频繁出现过电流故障;
D.多电机参数切换;
E.更高精度的AI/AO模拟量输入输出;
F.故障处理方式可选;
G.PID过程控制参数切换;
H.PID过程控制反馈丢失检测;
I.PID过程控制可进行正、反逻辑选择和响应延迟设置;
J.定时运行和PLC运行设置循环或单次运行。
8.符合以下指令及标准:
A.EMC指令符合EN61800-3,EN55011,EN61000-6-2标准;
B.LVD指令符合EN61800-5-1标准。
C300系列变频器技术规格
项目 | 规格 | ||
基本功能 | 最高频率 | 0~500Hz | |
载波频率 | 0.5~16KHz,根据负载特性,可自动调整 | ||
输入频率分辨率 | 数字输入:0.01Hz 模拟输入:最高频率×0.025% | ||
控制方式 | 开环矢量SVC、闭环矢量FVC、V/F控制 | ||
启动转矩 | G型 SVC 0.5Hz/150%;FVC 0Hz/180% P型 SVC 0.5Hz/100% | ||
调速范围 | 1:100 SVC | 1:1000 FVC | |
稳速精度 | ±0.5% SVC | ±0.02% FVC | |
转矩控制精度 | ±5% FVC | ||
过载能力 | G型 150%Ie 60s 180%Ie 3s P型 120%Ie 60s 150%Ie 3s | ||
转矩提升 | 自动或手动(手动范围0.1%~30.0%) | ||
基本功能 | V/F曲线 | 直线、多点和N次方(1.2/1.4/1.6/1.8/2.0次方)可选 | |
加减速曲线 | 直线和S型曲线可选,四种加减速时间可调范围0.0~6500s | ||
直流制动 | 制动开始频率:0.00Hz~最大频率 制动时间:0.0~36.0s 直流制动注入电流设置:0.0~100.0%Ie | ||
点动控制 | 频率0.00~50.00Hz,加减速时间0.0~6500.0s | ||
简易PLC和多段速运行 | 通过内置PLC或DI端子可实现最大16段速度运行 | ||
内置PID过程控制 | 可方便实现过程闭环控制 | ||
自动电压调整(AVR) | 输入电压变化时,能自动保持生产电压的恒定 | ||
增强功能 | 过压、过流失速控制 | 运行过程中自动控制,避免变频器频繁跳过压过流故障 | |
快速限流功能 | 最大限度的减少过电流故障,保证变频器可靠运行 | ||
转矩限定与控制 | 运行期间自动限定转矩,FVC可实现转矩控制 |
不同规格的技术参数、安装、外形尺寸等请下载pdf文件查看:
